什么是数据采集系统

发布时间:2021-03-09 点击数:37

  什么是数据采集系统呢?数据采集系统有什么功能特点呢?怎么样用最简单的方法搭建呢?接下来一起了解一下吧!!!

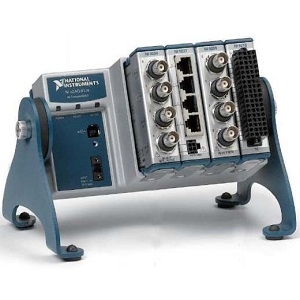

  NI数据采集系统

  数据采集通常有两种解释:一种是从数据源收集、识别和选取数据的过程。另一种是数字化、电子扫描系统的记录过程以及内容和属性的编码过程。

  实验室里我们常用的纳米发电机数据采集系统通常包含一台6514(或6517),一个NI数据采集卡,加上一台笨重的台式机,三者缺一不可,他们的连接方式如图1所示。静电计采集的信号经过数据采集卡传给电脑,三者通过信号线进行数据的传递。

  同时电脑还需要安装相应的软件环境:首先需要安装labview软件,以及nimax驱动软件,之后才能正常运行纳米发电机常用的采集程序。

  数据采集系统有什么功能特点

  特点

  a.数据采集通用性较强。不仅可采集电气量,亦可采集非电气量。电气参数采集用交流离散采样,非电气参数采集采用继电器巡测,信号处理由高精度隔离运算放大器AD202JY调理,线性度好,精度高。

  b.整个系统采用分布式结构,软、硬件均采用了模块化设计。数据采集部分采用自行开发的带光隔离的RS-485网,通信效率高,安全性好,结构简单。后台系统可根据实际被监测系统规模大小及要求,构成485网、Novell网及WindowsNT网等分布式网络。由于软、硬件均为分布式、模块化结构,因而便于系统升级、维护,且根据需要组成不同的系统。

  c.数据处理在WindowsNT平台上采用VisualC++语言编程,处理能力强、速度快、界面友好,可实现网络数据共享。

  d.整个系统自行开发,符合我国国情。对发电厂原有系统的改动很小,系统造价较低,比较适合中小型发电厂技术改造需要。

  功能

  ·实时采集来自生产线的产量数据或是不良品的数量、或是生产线的故障类型(如停线、缺料、品质),并传输到数据库系统中;

  ·接收来自数据库的信息:如生产计划信息、物料信息等;

  ·传输检查工位的不良品名称及数量信息;

  ·连接检测仪器,实现检测仪器数字化,数据采集仪自动从测量仪器中获取测量数据,进行记录,分析计算,形成相应的各类图形,对测量结果进行自动判断,如在机械加工零部件的跳动测量,拉力计拉力曲线的绘制等;

  新系统的软件安装方法与搭建步骤

  1. 转接卡香蕉头插头直接插在静电计后端信号输出口,注意转接卡com口与静电计com口对应,2v与静电计2v输出口对应。另一端usb口直接插入电脑usb接口即可完成发电机测试系统硬件的搭建(硬件安装效果如图5所示);

  2.双击setup.exe安装采集软件(与普通的软件安装方法一致);

  3.安装过程中的安装目录默认在该目录下,(可更换在其他位置,但是一定要牢记安装位置,安装完成后驱动程序会放在该目录下,后面需要用到);

  4.安装完成后该目录下就会出现驱动程序跟采集程序,双击驱动程序安装驱动;

  5.安装完驱动后在开始菜单打开名为“静电计采集程序”的软件即可进行发电机的测试工作,整个系统搭建完成。若在开始菜单中找不到该软件,也可在安装目录下直接双击“静电计采集程序”直接打开。

  新系统的软件使用方法

  1.运行软件,打开软件会自动运行;

  2.点击该按钮连接转接卡;

  3.选择与静电计相对应的量程(静电计使用的量程包含2,20,200三个量程,分别对应小数点前1,2,3位。例如静电计显示-.---,代表使用的量程为2.若显示--.---,代表量程为20。该采集程序采集到的数据单位与静电计显示的单位一致,即静电计显示-.---uA,该程序需要用2的量程,采集的数据单位为uA.若静电计显示-.---mA,该程序同样使用量程2,但是测得的数据单位为mA. )period代表采集一次数据所用时间,1000us代表采样率为1000,即1s采集1000个数据,100us代表采样率为100。Range为过采样设置,若设置为2,转接卡内部采集2个数据求平均值后输出一个数据给电脑,依次类推,设置过采样可以降低环境噪音,但不会影响采样率,可放心使用;

  4、按start sample开始采集数据,再按一次可停止采集,如果对采集的信号不满意可以按clear键清除数据重新采样;

  5、可以在图表上右键选择导出到excel进行数据保存,保存的数据为图表上显示的数据,因此若采集的数据不满意可按clear键清除重新采样,无需关闭该程序重新开始;

  6、按钮可以停止程序并终断与转接卡的连接,并停止该程序。
